Rodamientos de bolas de contacto angular: una guía completa

I. Introducción a los rodamientos de bolas de contacto angular

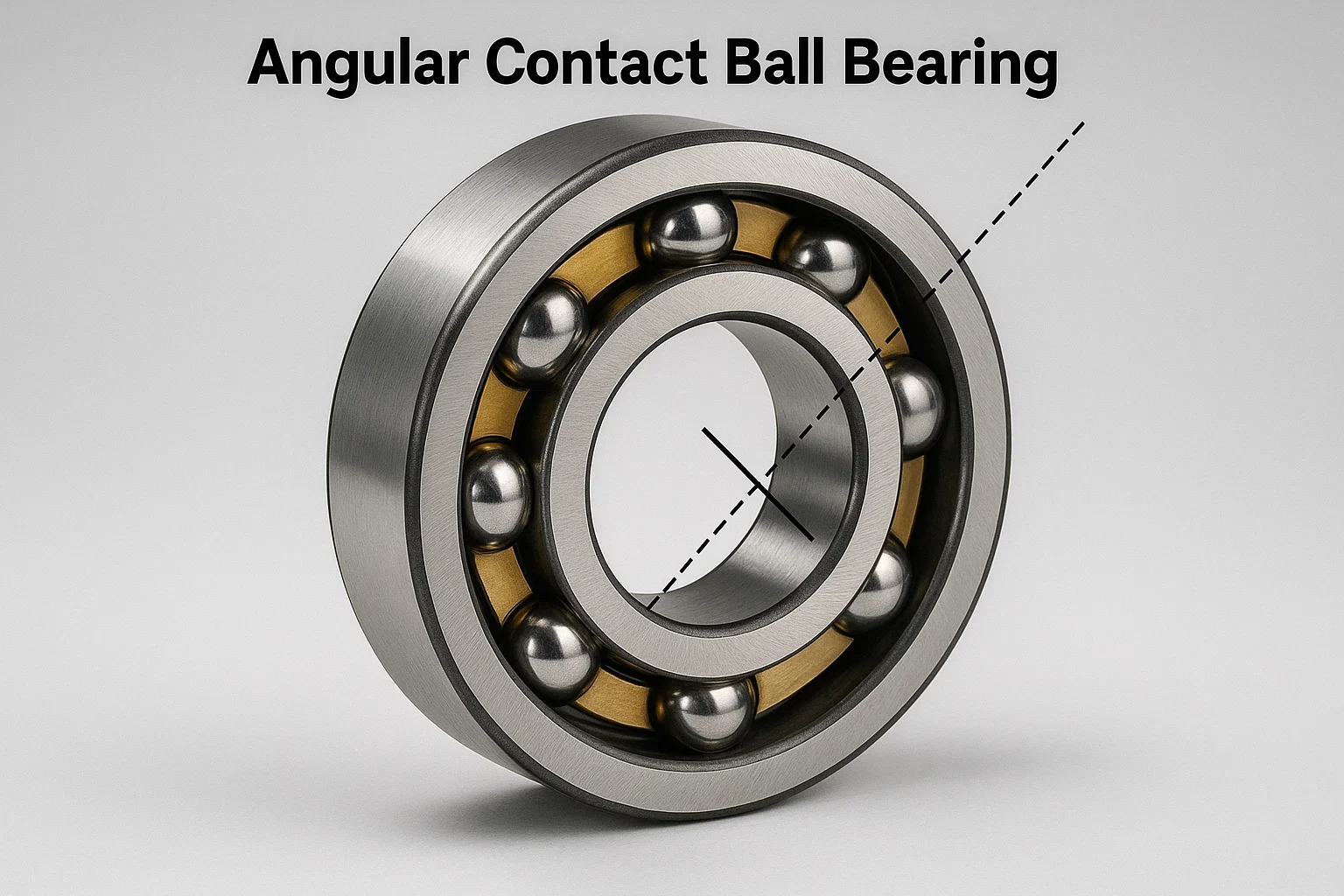

1. ¿Qué es un rodamiento de bolas de contacto angular?

Un rodamiento de bolas de contacto angular es un tipo especializado de cojinete de elemento de rodadura diseñado para acomodar cargas radiales y axiales simultáneamente . A diferencia de los rodamientos de bolas de ranura profunda, que manejan principalmente las cargas radiales, los rodamientos de contacto angular

presente un diseñado con precisión ángulo de contacto entre las carreras internas y externas y las pelotas. Este ángulo es lo que les permite apoyar eficientemente las fuerzas axiales en una dirección, además de las fuerzas radiales.

Definición y función básica: En su núcleo, un rodamiento de bolas de contacto angular facilita el movimiento de rotación mientras controla con precisión la posición relativa de los componentes de la máquina. Su diseño único le permite transpotar cargas que actúan en ángulo al eje del rodamiento. Esta capacidad es crucial en aplicaciones donde están presentes tanto las fuerzas laterales como las de empuje, lo que las hace ideales para una variedad de usos industriales y automotrices.
doaracterísticas clave y características de diseño: La característica definitoria de estos rodamientos es el ángulo de contacto , que es el ángulo entre la línea que conecta los puntos de contacto de la pelota con las pistas de las pistas en el plano radial, y una línea perpendicular al eje del rodamiento. Este ángulo puede variar, típicamente que va desde 15 a 40 grados , dependiendo del diseño de cojinete específico y la aplicación prevista. Un ángulo de contacto más alto generalmente proporciona una mayor capacidad de carga axial, mientras que un ángulo más pequeño es más adecuado para aplicaciones de alta velocidad con cargas axiales más bajas.

doaracterística	Descripción
Ángulo de contacto	Este es el ángulo crítico que determina la proporción de capacidad de carga radial versus axial . Normalmente varía desde 15 ° (optimizado para cargas axiales de alta velocidad y baja) a 40 ° (optimizado para cargas axiales altas). Un ángulo más grye significa más soporte de carga axial.
Diseño separable	El El anillo exterior a menudo es separable desde el conjunto interno del anillo y la pelota. Esta característica de diseño simplifica el proceso de montaje y permite la selección precisa de autorizaciones internas específicas o la aplicación de precargas durante la instalación.
doarga axial de una sola dirección	Estándar de una sola fila Los rodamientos de bolas de contacto angular están diseñados para acomodar doargas axiales en una sola dirección . PAGara manejar cargas axiales desde ambas direcciones, generalmente se usan en arreglos dúplex (conjuntos emparejados) o como rodamientos de doble fila .
Alta precisión	Estos rodamientos se fabrican con tolerancias muy ajustadas, aseguryo Precisión alta y mínimo . Esta precisión es esencial para aplicaciones exigentes, como las que se encuentran en los husillos de la máquina herramienta, donde incluso las desviaciones microscópicas pueden afectar el rendimiento.
Rigidez	Cuyo correctamente precargado , los rodamientos de bolas de contacto angular ofrecen excepcionalmente rigidez . Esto minimiza la desviación del eje bajo carga y mejora significativamente el rendimiento general del sistema, particularmente en aplicaciones críticas de precisión donde la estabilidad es primordial.

2. ¿Por qué elegir los rodamientos de bolas de contacto angular?

Los rodamientos de bolas de contacto angular se seleccionan para su rendimiento superior en condiciones de funcionamiento específicas donde otros tipos de rodamientos pueden quedarse cortos.

Ventajas sobre otros tipos de rodamientos:
- Capacidad de carga combinada: Su ventaja más significativa es la capacidad de llevar eficientemente un Combinación de cargas radiales y axiales simultáneamente. Esto los distingue de los rodamientos de bolas de ranura profunda (principalmente radial) o de los rodamientos de empuje (principalmente axial).
- Capacidad de alta velocidad: Debido a su geometría interna optimizada, fabricación precisa y, a menudo, diseños de jaulas más ligeras (por ejemplo, poliamida o resina fenólica), pueden operar a velocidades de rotación muy altas con una generación de calor reducido.
- Alta precisión y rigidez: Ofrecen una excelente precisión y rigidez de la ejecución, lo que los hace ideales para aplicaciones que requieren posicionamiento preciso, desviación mínima y baja vibración. Cuyo se usan en configuraciones precargadas, pueden eliminar virtualmente la eliminación interna, lo que lleva a una rigidez excepcional.
- Configuraciones versátiles: Disponible en Diseños de contacto de una sola fila, doble fila y cuatro puntos , también se pueden combinar en arreglos dúplex (cara a cara, consecutiva o tándem) para mejorar aún más la capacidad de carga, la rigidez y la capacidad de manejar los momentos de volcado.
Aplicaciones donde se destacan: Estos rodamientos se encuentran con frecuencia en entornos que exigen Alta precisión, altas velocidades y el manejo de fuerzas axiales significativas . Su capacidad para apoyar cargas combinadas las hace indispensables en varias maquinarias exigentes. Las aplicaciones comunes incluyen:
- Husos de la máquina herramienta: Crucial para operaciones precisas de corte y molienda.
- Transmisiones automotrices y rodamientos de ruedas: Manejo tanto el peso del vehículo como las fuerzas en las curvas.
- Bombas y compresores: Soporte de ejes giratorios bajo cargas combinadas de fluido y mecánicos.
- Motores eléctricos: Especialmente en diseños más gryes de alta velocidad.
- Robótica: Asegurar un movimiento preciso y repetible en articulaciones y actuadores robóticos.

II. Comprender el diseño y la funcionalidad

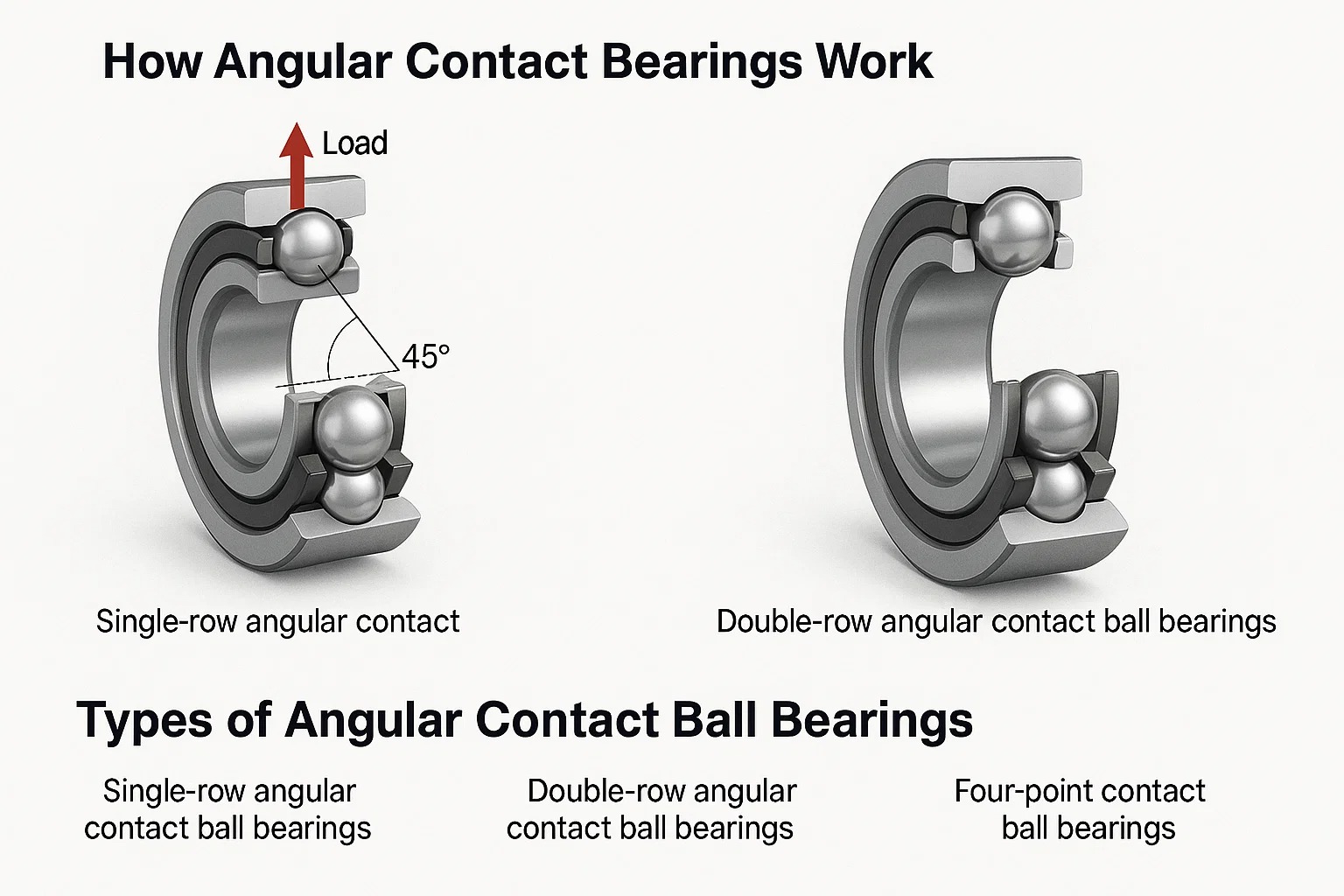

1. Cómo funcionan los rodamientos de contacto angular

El principio operativo de un rodamiento de bolas de contacto angular depende de su ángulo de contacto , que dicta cómo se distribuyen y admiten las cargas.

Explicación del ángulo de contacto: Cuando una carga, particularmente una carga axial, se aplica a un rodamiento de bolas de contacto angular, las bolas se desplazan ligeramente a lo largo de las carreras. Este desplazamiento crea un área de contacto elíptica entre cada bola y las pistas de rodadura interna y externa. El ángulo de contacto es el ángulo formado por una línea a través del centro de esta elipse de contacto y una línea perpendicular al eje de rotación del rodamiento. Este ángulo es fundamental porque determina la proporción de la carga aplicada que se transporta axialmente versus radialmente. Por ejemplo, un ángulo de contacto más grande (por ejemplo, 40 °) significa que el rodamiento está mejor equipado para manejar cargas axiales más pesadas, mientras que un ángulo más pequeño (por ejemplo, 15 °) es más adecuado para aplicaciones de alta velocidad donde las cargas radiales son predominantes y las cargas axiales son más ligeras.
Distribución y soporte de carga: Las bolas en un rodamiento de contacto angular suelen estar bajo un precargar (ya sea inherente a la fabricación o aplicado durante la instalación). Esta precarga garantiza un contacto continuo con ambas carreras, incluso bajo cargas variables, lo cual es crucial para una alta rigidez y para evitar el deslizamiento de las bolas, especialmente a altas velocidades. Cuando se aplica una carga radial y axial combinada, las fuerzas se transmiten de manera eficiente a través de las bolas en el ángulo de contacto, distribuyendo efectivamente la tensión en un área más grande que un rodamiento puramente radial. Este diseño proporciona un soporte y estabilidad superiores en condiciones de carga complejas.

2. Tipos de rodamientos de bolas de contacto angular

Los rodamientos de bolas de contacto angular vienen en varias configuraciones, cada una adecuada para diferentes capacidades de carga, requisitos de rigidez y demandas de aplicaciones.

Rodamientos de bolas de contacto angular de una sola fila: Estos son el tipo más común y pueden acomodar cargas axiales en One Direction . Debido a esta capacidad de carga axial unidireccional, para soportar cargas axiales en ambas direcciones o para lograr una mayor rigidez y manejar los momentos de volcado, a menudo se usan en arreglos dúplex . Estos implican montar dos cojinetes de una sola fila juntos como un par emparejado.

Arreglo dúplex	Descripción	Características clave
Cara a cara (DF)	Dos rodamientos están montados con sus caras más anchas juntas, por lo que las líneas de contacto convergen hacia el eje del rodamiento.	Buena rigidez, puede manejar momentos de volcado, capacidad de velocidad moderada.
Consecutivo (DB)	Dos rodamientos están montados con sus caras más estrechas juntas, por lo que las líneas de contacto divergen lejos del eje del rodamiento.	Máxima rigidez , excelente para manejar momentos de vuelco, ideal para husillos de alta precisión.
Tándem (DT)	Dos rodamientos están montados en la misma dirección, con sus líneas de contacto paralelas.	Diseñado para capacidad de carga axial extremadamente alta en una dirección , la carga se comparte de manera uniforme.

Rodamientos de bolas de contacto angular de doble fila: Estos rodamientos esencialmente combinan dos rodamientos de contacto angular de una sola fila en una sola unidad. Están diseñados para acomodar Cargas axiales en ambas direcciones y a menudo se eligen cuando se requiere un diseño compacto con alta rigidez, eliminando la necesidad de arreglos dúplex separados. Están disponibles con varios diseños internos y ángulos de contacto para satisfacer necesidades específicas.
Rodamientos de bolas de contacto de cuatro puntos: Estos son rodamientos de bolas de contacto angulares únicos de una fila de una sola fila con pistas de carreras diseñadas para soportar Cargas axiales en ambas direcciones . El anillo interno generalmente se divide, y hay cuatro puntos de contacto entre las bolas y las vías (dos en el anillo interno, dos en el anillo exterior). Este diseño les permite manejar las cargas axiales de inversión mientras ocupan menos espacio axial que dos rodamientos de una sola fila. Son particularmente útiles para aplicaciones con cargas axiales intermitentes o alternativas, que ofrecen una solución compacta y efectiva.

Iii. Características y beneficios clave

Los rodamientos de bolas de contacto angular son altamente valorados en varias industrias debido a sus distintas ventajas de rendimiento. Su diseño les permite sobresalir en situaciones que exigen altas capacidades de carga, velocidad excepcional y operación precisa.

1. Alta capacidad de carga

Los rodamientos de bolas de contacto angular están diseñados para manejar cargas significativas, particularmente cuando estas cargas son una combinación de fuerzas.

Manejo de carga axial y radial: El ángulo de contacto es el factor principal que determina cuán efectivamente un cojinete de contacto angular puede manejar cargas axiales y radiales. Rodamientos con ángulos de contacto más grandes (por ejemplo, 40 grados) están optimizados para cargas axiales más pesadas, lo que las hace adecuadas para aplicaciones donde está presente un empuje significativo. Por el contrario, aquellos con ángulos de contacto más pequeños (por ejemplo, 15 grados) son más adecuados para velocidades y aplicaciones más altas donde las cargas radiales son predominantes. Este diseño específico permite la transmisión eficiente de fuerzas desde el eje giratorio a través de las bolas hasta la carcasa estacionaria o viceversa, distribuyendo el estrés de manera efectiva.
Combinaciones de carga: Una de las mayores fortalezas de estos rodamientos es su capacidad para manejar cargas combinadas , que son una mezcla de fuerzas radiales y axiales. Esto es crucial en muchas aplicaciones industriales donde la maquinaria experimenta fuerzas complejas y multidireccionales. Cuando se montan dos rodamientos de contacto angular en un arreglo dúplex (DB o DF), su capacidad de carga axial combinada se mejora significativamente y obtienen la capacidad de apoyar los momentos de vuelco, que son críticos en aplicaciones como los husillos de la máquina herramienta.

2. Rendimiento de alta velocidad

El diseño de los rodamientos de bolas de contacto angular los hace excepcionalmente adecuados para la operación de alta velocidad, lo cual es un requisito crítico en muchas máquinas modernas.

Consideraciones de diseño para aplicaciones de alta velocidad: Para minimizar la generación de calor a partir de la fricción y garantizar la estabilidad a altas RPM, los rodamientos destinados a aplicaciones de alta velocidad generalmente aparecen ángulos de contacto más pequeños (alrededor de 15-25 grados). También a menudo incorporan bolas de alta precisión y pistas , junto con Diseños de jaula optimizados . Materiales de jaula más ligeros, como resina fenólica o poliamida , se usan con frecuencia para reducir la masa y la inercia, contribuyendo aún más a la menor fricción y calor. Además, la precarga mínima a menudo se aplica en diseños de alta velocidad para evitar una acumulación de calor excesiva que pueda comprometer el rendimiento y la vida útil.
Requisitos de lubricación: La lubricación adecuada es primordial para mantener el rendimiento de alta velocidad y extender la vida útil del rodamiento. Esto a menudo implica usar especializado aceites o grasas con viscosidad y aditivos apropiados que pueden soportar altas temperaturas y fuerzas de corte sin descomponer. En algunas aplicaciones extremas de alta velocidad, sistemas de lubricación avanzados como lubricación de aire petrolero están empleados. Estos sistemas aseguran un suministro constante y con precisión de lubricante fresco y, al mismo tiempo, ayudan a llevar el calor, enfriando efectivamente el rodamiento durante la operación.

3. Precisión y rigidez

Los rodamientos de bolas de contacto angular se eligen con frecuencia para aplicaciones donde la precisión y la rigidez no son negociables.

Aplicaciones que requieren alta precisión: Estos rodamientos son indispensables en aplicaciones donde posicionamiento preciso and mínimo son primordiales. Un excelente ejemplo es Husos de la máquina herramienta , donde la herramienta de corte debe mantener una precisión extrema para producir piezas con tolerancias ajustadas y acabados superficiales de alta calidad. Del mismo modo, en brazos robóticos , El movimiento de articulación preciso, facilitado por estos rodamientos, es esencial para tareas precisas de manipulación y ensamblaje.
Minimizar el enjuague y la deflexión: El diseño inherente de los rodamientos de contacto angular, especialmente cuando se usa en arreglos dúplex precargados , proporciona excepcional rigidez . La precarga elimina efectivamente las autorizaciones internas dentro del rodamiento, lo que se traduce en una desviación mínima bajo carga. Esta alta rigidez y la agitación muy baja resultante (desviación de la rotación verdadera) conducen directamente a una mayor precisión de mecanizado, un mejor rendimiento general del sistema y una vibración reducida, contribuyendo a una operación más estable y confiable.

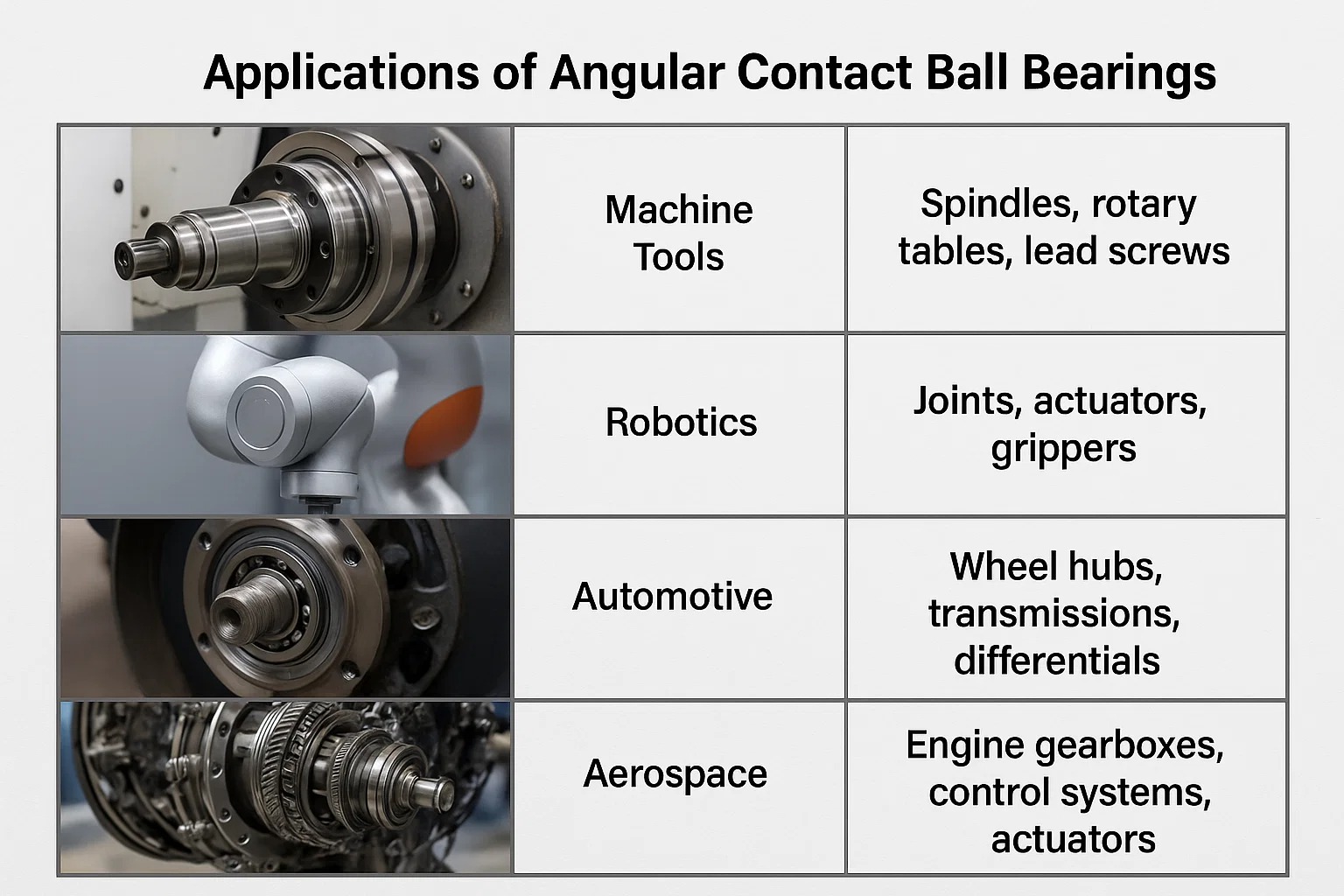

IV. Aplicaciones de rodamientos de bolas de contacto angular

Los rodamientos de bolas de contacto angular se encuentran en una amplia gama de industrias y maquinaria debido a su versatilidad y características de rendimiento excepcionales. Su capacidad para manejar cargas combinadas, altas velocidades y ofrecer una alta precisión los hace indispensables en muchas aplicaciones críticas.

1. Máquinas herramientas

Las máquinas herramientas son quizás uno de los entornos más críticos para los rodamientos de bolas de contacto angular, exigiendo los niveles más altos de precisión y rigidez.

Soporte de husillo: Esta es una aplicación principal. El huso De una máquina herramienta es el corazón de su operación, donde gira la herramienta de corte o la pieza de trabajo. Estos husos requieren rodamientos que puedan soportar velocidades de rotación extremadamente altas, fuertes fuerzas de corte (tanto radiales como axiales) y mantener la precisión a nivel de micras para garantizar la precisión de la parte mecanizada. Rodamientos de bolas de contacto angular, a menudo dispuestos en muy rígido conjuntos coincidentes (por ejemplo, tres o cuatro rodamientos en una configuración en tándem/dúplex), proporcionan la rigidez necesaria, las características mínimas y de amortiguación cruciales para las operaciones de molienda, fresado y giro de precisión.
Mecanizado de precisión: El impacto directo de estos rodamientos en la calidad del producto final no puede ser exagerado. Su capacidad para minimizar el enjuague (desviación de la rotación verdadera) y la deflexión se traduce directamente en piezas mecanizadas de mayor calidad con tolerancias más ajustadas, acabados superficiales superiores y charla reducida, lo que lleva a mejoras significativas en la eficiencia de fabricación e integridad del producto.

2. Robótica

La robótica, particularmente en la fabricación y automatización avanzada, se basa en gran medida en el control de movimiento preciso y duradero ofrecido por los rodamientos de bolas de contacto angular.

Juntas y actuadores: Los brazos y los manipuladores robóticos utilizan rodamientos de bolas de contacto angular en su articulaciones y actuadores Para lograr movimientos precisos y repetibles. Estos rodamientos admiten las cargas combinadas complejas (axiales, radiales y momentos) generadas durante la operación dinámica, contribuyendo significativamente a la rigidez general, la precisión y el movimiento suave del sistema robótico.
Movimiento de alta precisión: En aplicaciones como robots quirúrgicos, robots de ensamblaje industrial o sistemas de inspección, el movimiento suave, sin reacción y preciso facilitado por estos rodamientos es primordial para una operación exitosa y confiable. Se aseguran de que los movimientos robóticos sean exactos, lo cual es vital para tareas delicadas o altamente repetitivas.

3. Automotriz

La industria automotriz utiliza rodamientos de bolas de contacto angular en numerosos componentes clave donde la confiabilidad y la capacidad de carga son esenciales.

Rodamientos de ruedas: Muchos automotriz moderno rodamiento de ruedas son unidades integradas de rodamiento de bolas de contacto angular. Estas unidades están diseñadas para manejar las cargas radiales significativas del peso del vehículo, así como las cargas axiales sustanciales generadas durante las curvas, el frenado y la aceleración. Están diseñados para una larga vida y un mantenimiento mínimo.
Componentes de transmisión: En algo de automóvil transmisión y diferenciales, los rodamientos de contacto angular se utilizan para soportar ejes que experimentan tanto las cargas radiales de los engranajes y las cargas de empuje de los engranajes helicoidales o biselados. Su capacidad para administrar fuerzas combinadas garantiza una transferencia de potencia eficiente y un funcionamiento suave de la transmisión.

4. Aeroespacial

La industria aeroespacial impone demandas extremadamente altas sobre la confiabilidad de los componentes, la eficiencia del peso y el rendimiento en condiciones duras, lo que hace que los rodamientos de bolas de contacto angular sean una elección frecuente.

Aplicaciones del motor: En los motores de aeronaves, los rodamientos de bolas de contacto angular se emplean en varias secciones, incluidas Componentes de la caja de cambios, unidades de accesorios e incluso ejes principales . Aquí, deben soportar temperaturas extremas, velocidades de rotación muy altas y condiciones de carga exigentes, a menudo con requisitos de equilibrio precisos.
Sistemas de control: También se encuentran en aviones críticos Control de superficies, mecanismos de tren de aterrizaje y otros sistemas de actuación donde la confiabilidad, la precisión y la baja fricción no son negociables para operaciones de vuelo seguras y efectivas.

Aquí hay una tabla resumida de las aplicaciones:

Industria	Áreas de aplicación principales	Beneficios clave proporcionados por los rodamientos
Herramientas	Husillos, mesas rotativas, tornillos de plomo	Alta precisión, alta rigidez, bajo resumen, acabado superficial superior en piezas
Robótica	Articulaciones, actuadores, pinzas	Movimiento preciso, alta repetibilidad, diseño compacto, soporte de carga combinada
Automotor	Cubos de ruedas, transmisiones, diferenciales	Alta confiabilidad, capacidad de carga radial y axial combinada, larga vida útil
Aeroespacial	Cajas de engranajes, sistemas de control, actuadores	Capacidad de alta velocidad, tolerancia a la temperatura extrema, confiabilidad crítica

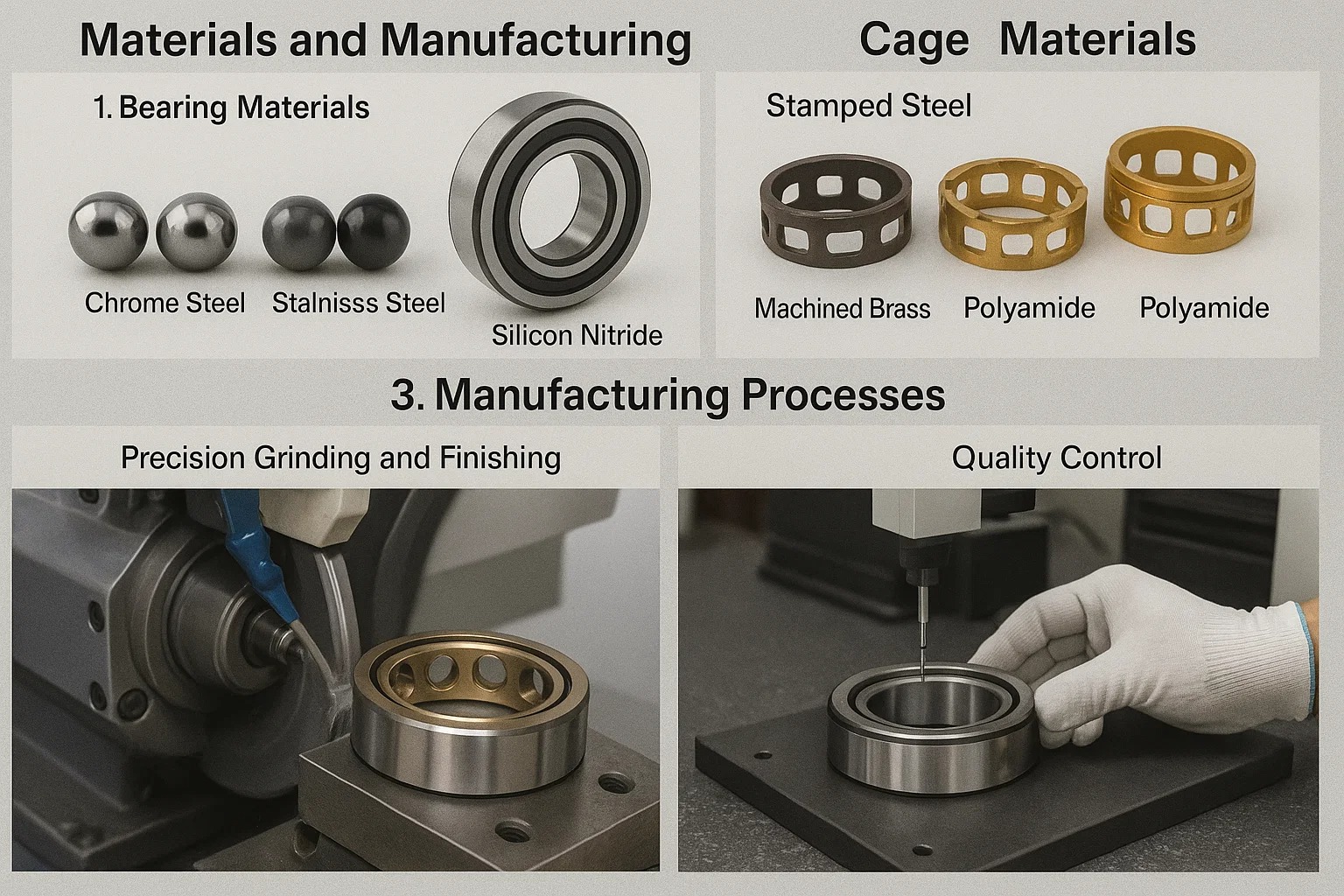

V. Materiales y fabricación

El rendimiento, la durabilidad y la vida útil de los rodamientos de bolas de contacto angular están profundamente influenciados por los materiales de los que se hacen y la precisión con la que se fabrican. Estos factores dictan la capacidad del rodamiento para resistir cargas, velocidades y condiciones ambientales.

1. Materiales de rodamiento

La elección del material para los anillos y bolas de los rodamientos es fundamental para determinar su resistencia, resistencia al desgaste y vida de fatiga.

Tipos de acero (por ejemplo, acero cromado, acero inoxidable)
- Acero Chrome (AISI 52100 / 100CR6) Este es el material más común y ampliamente utilizado para los anillos y las bolas de los rodamientos en aplicaciones industriales estándar. Es un acero de cromo alto en carbono conocido por su Excelente dureza, resistencia al desgaste superior y vida de alta fatiga . Su rendimiento constante y rentabilidad lo convierten en una opción para la gran mayoría de las aplicaciones de apoyo.
- Acero inoxidable (por ejemplo, AISI 440C): Utilizado principalmente en aplicaciones donde resistencia a la corrosión es primordial, como en la industria de procesamiento de alimentos, equipos médicos, entornos marinos o en entornos expuestos a productos químicos duros. Si bien ofrece una buena resistencia al óxido y a las manchas, su capacidad de carga y vida de fatiga son generalmente más bajas que la del acero cromado en condiciones similares.
Opciones de cerámica:
- Nitruro de silicio (SI3N4) Bolas de cerámica: Estos se especifican cada vez más para los rodamientos de bolas de contacto angular de alto rendimiento, particularmente en Aplicaciones de alta velocidad . Las bolas de cerámica ofrecen varias ventajas significativas sobre el acero:
  - Peso más ligero: Son significativamente más ligeros que las bolas de acero, lo que reduce drásticamente las fuerzas centrífugas a altas velocidades. Esto lleva a Menos fricción, generación de calor más baja , y un más largo efectivo vida de grasa .
  - Mayor rigidez y dureza: Las bolas de cerámica son mucho más rígidas y más duras que el acero, lo que contribuye al aumento de la rigidez del rodamiento y la mayor resistencia al desgaste.
  - No magnético y aislante eléctricamente: Son no magnéticos y pueden actuar como un aislante eléctrico, lo que los hace ideales para aplicaciones donde las corrientes eléctricas perdidas podrían dañar el rodamiento.
  - Los rodamientos con bolas de cerámica a menudo se denominan "Rodamientos híbridos" Porque combinan elementos rodantes de cerámica con anillos de acero.

2. Materiales de jaula

El jaula (o retenedor) es un componente crucial que mantiene los elementos rodantes (bolas) separados e igualmente espaciados alrededor de las carreras. Su material afecta la capacidad de velocidad del rodamiento, los niveles de ruido, la efectividad de la lubricación y la vida útil general.

Jaulas de acero:
- Jaulas de acero estampadas: Estos son comunes para los rodamientos de uso general. Ellos son robusto y duradero y adecuado para velocidades y temperaturas moderadas. Su rentabilidad los convierte en una opción popular para una amplia gama de aplicaciones.
- Jaulas de acero mecanizadas: Ofrezca una mayor resistencia y se usan en aplicaciones más exigentes, especialmente donde están presentes altas cargas o vibraciones.
Jaulas de latón:
- Jaulas de latón mecanizadas: Estos a menudo se prefieren para más velocidades y temperaturas Debido a su excelente fuerza, lubricidad superior (que reduce la fricción) y la capacidad de resistir las vibraciones. También son menos susceptibles al daño de ciertos tipos de contaminación.
Jaulas de polímero (por ejemplo, poliamida, mirada):
- Estos jaulas livianas son excelentes para Aplicaciones de muy alta velocidad Debido a su baja fricción, ruido reducido y capacidad para operar con una lubricación mínima. Sin embargo, tienen limitaciones de temperatura específicas y pueden no ser adecuadas para entornos de temperatura extremadamente alta. OJEADA (Polyether éter cetona) ofrece una mayor resistencia a la temperatura que la poliamida estándar.

Aquí hay un desglose de los materiales de jaula comunes:

Tipo de material de la jaula	Características	Aplicaciones típicas
Acero estampado	Robusto, rentable, bueno para aplicaciones generales, velocidades y temperaturas moderadas.	Maquinaria industrial general, automotriz.
Latón mecanizado	Alta resistencia, buena lubricidad, resistencia a la vibración, adecuada para mayores velocidades y temperaturas.	Husos de máquina herramienta, bombas, equipos industriales de alto rendimiento.
Poliamida (nylon)	Ligero, baja fricción, operación más tranquila, buena para velocidades muy altas, límites de temperatura más bajos.	Motores eléctricos, maquinaria pequeña, aplicaciones de alta velocidad donde se gestiona el calor.
PEEK	Ligero, excelente para velocidades muy altas y temperaturas más altas que la poliamida, la resistencia química.	Aeroespacial, maquinaria especializada de alta velocidad, equipos médicos, usos industriales exigentes.

3. Procesos de fabricación

La precisión y la calidad general de los rodamientos de bolas de contacto angular son el resultado directo de procesos de fabricación altamente avanzados y meticulosamente controlados.

Molilla y acabado de precisión: Tanto las pistas (los surcos en los anillos internos y externos) como las pelotas se someten a múltiples etapas de molienda de precisión y superfinish . Este proceso de varios pasos garantiza superficies extremadamente suaves, tolerancias dimensionales excepcionalmente estrictas y una precisión geométrica óptima. Estos factores son críticos para lograr una alta precisión, minimizar la generación de fricción y calor, reducir el ruido y la vibración, y en última instancia, extender la vida útil del rodamiento. Cualquier imperfección en esta etapa puede conducir a una falla prematura.
Control de calidad: A lo largo de todo el proceso de fabricación, desde la inspección de materias primas hasta el producto final, Revisiones de control de calidad rigurosas se implementan. Esto incluye:
- Inspección dimensional: Asegurar mediciones precisas de todos los componentes.
- Análisis de acabado superficial: Verificar la suavidad de las pistas y las pelotas.
- Prueba de dureza: Confirmando la resistencia del material a la deformación y al desgaste.
- Prueba de ruido y vibración: Los rodamientos a menudo se prueban para niveles de ruido inaceptables o patrones de vibración que podrían indicar defectos internos.
- Cada rodamiento se inspecciona meticulosamente y a menudo sufre una verificación de rendimiento final para garantizar que cumpla con los estrictos estándares de rendimiento y los requisitos de confiabilidad antes de que salga de la fábrica.

VI. Instalación y mantenimiento

La instalación adecuada y el mantenimiento continuo son absolutamente cruciales para maximizar la vida útil, la confiabilidad y el rendimiento de los rodamientos de bolas de contacto angular. Incluso el cojinete de la más alta calidad puede fallar prematuramente si no se maneja, instala o mantiene correctamente.

1. Técnicas de instalación adecuadas

La instalación incorrecta es, desafortunadamente, una de las principales causas de falla prematura del rodamiento. Tomarse el tiempo para seguir las mejores prácticas puede evitar un tiempo de inactividad significativo y reparaciones costosas.

Manejo y montaje:
- La limpieza es primordial: Maneje siempre los rodamientos en un ambiente meticulosamente limpio. Incluso las pequeñas partículas de polvo, tierra o virutas de metal pueden actuar como abrasivos, causando daños significativos en las superficies de precisión de las vías de rodadura y las bolas, lo que lleva a un desgaste prematuro y una falla.
- Aplicación de fuerza controlada: Nunca aplique la fuerza directamente al anillo exterior al intentar montar un rodamiento en un eje. Por el contrario, no aplique la fuerza al anillo interno al montar el rodamiento en una carcasa. Usar el anillo incorrecto para aplicar la fuerza puede brinell (abolladura) las pistas de rodadura o deformar los componentes del rodamiento. En su lugar, use apropiado Herramientas de montaje tales como calentadores de rodamiento (para expansión térmica), prensas hidráulicas o mangas de impacto especializadas que aseguran que la fuerza se aplique de manera uniforme y directa al anillo de rodamiento correcto (el que se ajusta a la prensa).
- Alineación de precisión: Asegúrese de que el rodamiento esté perfectamente alineado durante el proceso de montaje. La desalineación, incluso leve, puede conducir a una distribución de carga desigual a través de los elementos rodantes, generando calor excesivo, aumentando la fricción y causando un desgaste localizado prematuro que acorta drásticamente la vida útil del rodamiento.
Evitar el daño: Evite cualquier fuerza de impacto de martilleo o excesiva durante la instalación. Dichas acciones pueden deformar fácilmente los anillos de los rodamientos, las pistas de rodadura o las bolas, lo que lleva a la brinelización (hendiduras permanentes), grietas u otras formas de daño que comprometen la integridad del rodamiento y acortan drásticamente su vida útil. Siempre priorice la fuerza controlada, incluso.

2. Lubricación

La lubricación es el alma de un rodamiento. Es esencial para reducir la fricción entre los elementos rodantes y las carreras, prevenir el desgaste, disipar el calor generado durante la operación y proporcionar protección contra la corrosión.

Lubricación de grasa versus aceite: La elección entre grasa y aceite depende en gran medida de las condiciones de funcionamiento específicas y los requisitos de aplicación.

Tipo lubricante	Características	Aplicaciones ideales	Consideraciones
Grasa	• Simplistic application<br>• Clean operation<br>• Stays in place well	• Most common type for a wide range of speeds and temperatures<br>• Sealed bearings	• Limited heat dissipation<br>• Re-lubricación intervals are crucial
Aceite	• Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision	• Very high-speed applications<br>• High-temperature environments<br>• Precision spindles	• Requiere sistemas de sellado y entrega más complejos (por ejemplo, aire de aceite, circulación)

Intervalos de lubricación: La frecuencia de la re-lubricación (para la grasa) o el cambio/ reposición de aceite depende de numerosos factores, incluida la velocidad de funcionamiento del rodamiento, la temperatura, la carga aplicada y el tipo específico de lubricante utilizado. Siga siempre las recomendaciones del fabricante de rodamientos como guía primaria. También es vital recordar que La sobre-lubricación puede ser tan perjudicial como la sub-lubricación , potencialmente, lo que conduce a una generación excesiva de calor debido al agitado, al aumento de la fricción e incluso al daño de los sellos.

3. Solución de problemas de problemas comunes

Identificar los signos de falla del rodamiento temprano puede ser la diferencia entre una reparación simple y una descomposición de equipos catastróficos, ahorrando costos significativos y tiempo de inactividad.

Identificación de la falla del rodamiento: Los indicadores comunes que sugieren un problema de rodamiento incluyen:
- Ruido inusual: Los sonidos de molienda, lloriqueo, chillidos, sacudidos o de clic a menudo apuntan a problemas de lubricación, contaminación, desgaste o daño a las pistas o elementos rodantes.
- Vibración excesiva: Un aumento en los niveles de vibración, detectados a través de la inspección sensorial o el equipo de análisis de vibraciones, es una fuerte indicación de daño de rodamiento, desalineación o desequilibrio.
- Calor anormal: La generación excesiva de calor desde la carcasa del rodamiento generalmente sugiere una alta fricción interna, a menudo debido a la lubricación insuficiente, la precarga inadecuada (demasiado apretada) o el daño interno.
- Aumento de la carrera/juego: Juego radial o axial notable que no estaba presente antes indica desgaste interno, pérdida de precarga o daño severo a los componentes del rodamiento.
Mantenimiento preventivo: Un programa de mantenimiento preventivo robusto es la clave para extender significativamente la vida útil del rodamiento y prevenir el tiempo de inactividad inesperado. Los componentes clave incluyen:
- Inspecciones regulares: Comprueba visual en busca de signos de daños, fugas o acumulación excesiva de tierra.
- Análisis de vibración: Uso de herramientas especializadas para monitorear las tendencias de salud del rodamiento y detectar signos tempranos de deterioro.
- Monitoreo de temperatura: Verificar regularmente las temperaturas de la vivienda para identificar posibles problemas de sobrecalentamiento.
- Re-lubricación programada: Adheriendo estrictamente a los horarios de lubricación recomendados por el fabricante y utilizando el tipo correcto y la cantidad de lubricante.

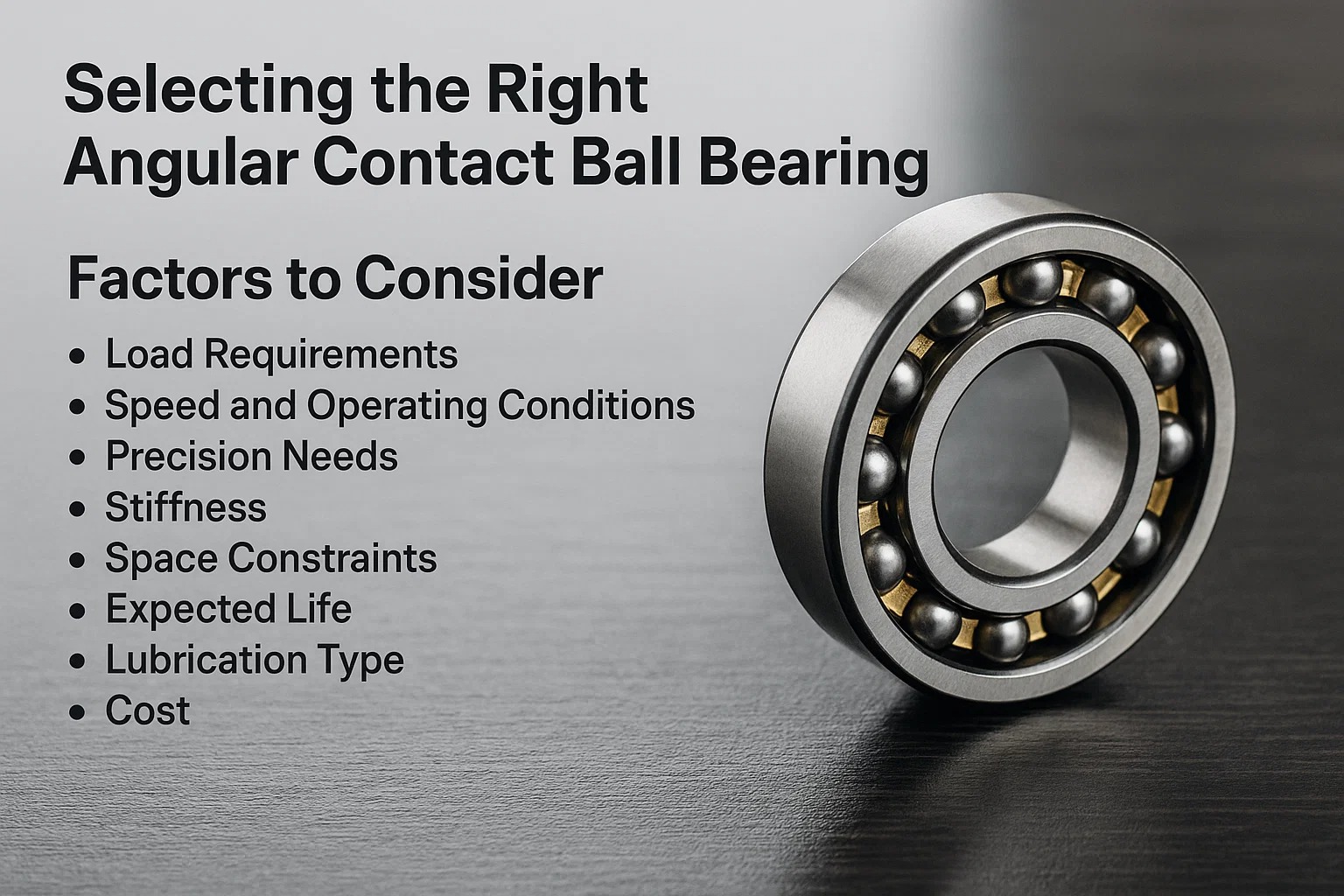

Vii. Seleccionando el rodamiento de bolas de contacto angular correcto

Elegir el rodamiento de bolas de contacto angular correcto es una decisión crítica que afecta directamente el rendimiento, la longevidad y la rentabilidad de su maquinaria. Una evaluación cuidadosa de varios factores clave es esencial para garantizar que seleccione el rodamiento que coincida perfectamente con las demandas de su aplicación.

1. Factores a considerar

Seleccionar el rodamiento de bolas de contacto angular ideal implica una evaluación sistemática de las condiciones de funcionamiento y los requisitos de rendimiento. Pasar por alto cualquiera de estos factores podría conducir a una falla prematura o un rendimiento subóptimo.

Factor	Descripción
Requisitos de carga	Esto es primordial. Necesita determinar con precisión tanto el magnitud y dirección de cargas radiales and cargas axiales . ¿La carga axial es unidireccional o bidireccional? ¿Hay cargas o vibraciones significativas de choque? La combinación de carga específica influirá directamente en el ángulo de contacto requerido y si un solo rodamiento o un arreglo dúplex (por ejemplo, DF, DB, DT) es necesario.
Velocidad y condiciones de funcionamiento	Evaluar el velocidad de funcionamiento máxima y el deseado Factor de velocidad (NDM) . Las altas velocidades a menudo requieren ángulos de contacto más pequeños, materiales de jaula especializados (como Peek o poliamida) y métodos de lubricación específicos (por ejemplo, lubricación de aire-aire). Crucialmente, considere el rango de temperatura de funcionamiento y el ambiente ambiente (por ejemplo, presencia de agentes corrosivos, polvo, humedad o temperaturas extremas).
Necesidades de precisión	Determinar el requerido precisión de ejecución and rigidez (rigidez) de su sistema. Aplicaciones como los husillos de la máquina herramienta exigen una precisión extremadamente alta, que a menudo requieren rodamientos de clases de mayor precisión (por ejemplo, P4, P2), conjuntos coincidentes y precarga cuidadosamente controlada para minimizar el resumen y la desviación.
Rigidez	¿Cuánta deflexión puede tolerar la aplicación bajo carga? Si la alta rigidez y el movimiento mínimo del eje son críticos, entonces arreglos dúplex (especialmente la configuración consecutiva o DB) será necesario para proporcionar un soporte robusto contra los momentos de flexión y los cambios axiales.
Restricciones de espacio	El espacio axial y radial disponible dentro de la carcasa y en el eje dictará las dimensiones de rodamiento permitidas (diámetro exterior, ancho). Esto puede influir en si una fila única compacta, una fila doble o un rodamiento de contacto de cuatro puntos es la opción más adecuada.
Vida esperada	Calcule la vida útil de los rodamientos deseada, típicamente expresada en horas o millones de revoluciones. Este cálculo, basado en la clasificación de carga dinámica ( C ), clasificación de carga estática ( C 0 ), y carga dinámica equivalente ( P ), guiará la selección del tamaño y el tipo de rodamiento apropiados para cumplir con los objetivos de confiabilidad.
Tipo de lubricación	Basado en la velocidad, la temperatura y los intervalos de mantenimiento, decida si lubricación en grasa or lubricación de aceite es más apropiado. Las altas velocidades a menudo exigen aceite para una mejor disipación de calor, mientras que Grease ofrece una aplicación y contención más simples para muchos usos estándar.
Costo	Equilibre las especificaciones de rendimiento requeridas con limitaciones presupuestarias. Las clases de mayor precisión, los materiales especializados (como la cerámica) y los arreglos dúplex complejos generalmente tienen un costo más alto. Una selección óptima equilibra el rendimiento con la viabilidad económica.

2. Sistema de numeración de rodamiento

Comprender el sistema de numeración o designación del fabricante es absolutamente esencial para una identificación, reemplazo y selección precisa de los rodamientos. Es el "lenguaje" utilizado para describir las características específicas de un rodamiento.

Comprensión de las designaciones de rodamiento: A cada tipo de rodamiento y variante se les asigna un designación (número de pieza) por el fabricante. Este código alfanumérico no es arbitrario; Codifica información vital sobre el rodamiento. Por lo general, incluye detalles sobre:
- Dimensiones básicas: Como el diámetro de diámetro, el diámetro exterior y el ancho.
- Serie de rodamiento: Indicando la serie de dimensiones y, a veces, la capacidad de carga en relación con su orificio.
- Diseño interno: Especificando el ángulo de contacto (por ejemplo, A, C, E), material de la jaula (por ejemplo, M, T, F) y la eliminación interna o precarga.
- Clase de precisión: Indicando la precisión de fabricación (por ejemplo, p6, p5, p4, p2, siendo P2 la precisión más alta).
- Características especiales: Tales como sellos, escudos o lubricación específica.
Interpretación de catálogos del fabricante: Los fabricantes de rodamientos proporcionan catálogos integrales, tanto en impresión como en línea, que sirven como recursos invaluables. Estos catálogos detallan sus sistemas de numeración específicos y proporcionan especificaciones técnicas extensas para cada designación de rodamiento. Encontrará información sobre:
- Calificación de carga dinámica ( C ): La carga radial constante que un rodamiento puede soportar para una vida útil de calificación específica (típicamente 1 millón de revoluciones)
- Clasificación de carga estática ( C 0 ): La carga radial estática que corresponde a una deformación permanente total del elemento rodante y la pista de carreras en el punto de contacto más estresado.
- Velocidades limitantes: Velocidades de funcionamiento máximas permitidas con diferentes métodos de lubricación.
- Dimensiones: Medidas exactas de diámetro, diámetro exterior y ancho.
- Condiciones de funcionamiento recomendadas: Pautas para la aplicación adecuada. La familiaridad con estos catálogos es clave para tomar decisiones de selección informadas y precisas, asegurando que el rodamiento elegido funcione como se esperaba en la aplicación prevista.

Conclusión

Esta guía completa ha explorado el intrincado mundo de rodamientos de bolas de contacto angular , arrojar luz sobre su diseño único, diversas aplicaciones y ventajas significativas. Hemos profundizado en lo que define estos rodamientos, por qué a menudo son la opción preferida sobre otros tipos y cómo su mecánica interna les permite administrar eficientemente combinaciones de carga complejas.

1. Resumen de puntos clave

A lo largo de esta guía, hemos cubierto los aspectos fundamentales que hacen que los rodamientos de bolas de contacto angular sean indispensables en la maquinaria moderna:

Comprender el diseño: Definimos los rodamientos de bolas de contacto angular por su capacidad de manejar cargas radiales y axiales simultáneamente, impulsados por su crítica ángulo de contacto . Exploramos diferentes configuraciones, incluida Rodamientos de contacto de una sola fila, doble fila y cuatro puntos , así como el papel crucial de arreglos dúplex (DF, DB, DT) para una mayor rigidez y capacidad de carga.
Características y beneficios clave: Destacamos sus capacidades sobresalientes en alta capacidad de carga , manejo de combinaciones de carga complejas de manera eficiente. Su diseño inherente permite excepcional rendimiento de alta velocidad y contribuye a notable precisión y rigidez , minimizando el enorme y la deflexión en aplicaciones críticas.
Diversas aplicaciones: Vimos cómo estos rodamientos son vitales en numerosas industrias, desde la precisión requerida en herramientas and robótica a los entornos exigentes de automotor and aeroespacial componentes.
Materiales y excelencia en la fabricación: Examinamos la importancia de la selección de materiales, incluida acero cromado y acero inoxidable , y las ventajas de opciones de cerámica Para un rendimiento mejorado. También tocamos el impacto de varios materiales de jaula y el riguroso Procesos de fabricación de precisión que aseguran calidad y confiabilidad.
Instalación y mantenimiento mejores prácticas: Finalmente, enfatizamos que incluso los mejores rodamientos requieren Técnicas de instalación adecuadas y diligente lubrication Para lograr su vida útil prevista, y proporcionamos información sobre Solución de problemas de problemas comunes Para prevenir una falla prematura.

2. El futuro de los rodamientos de bolas de contacto angular

El viaje de los rodamientos de bolas de contacto angular está lejos de terminar. A medida que la tecnología continúa su implacable marcha hacia adelante, anticipamos varios desarrollos clave que mejorarán aún más sus capacidades y ampliarán sus aplicaciones:

Materiales avanzados: Espere una innovación continua en la ciencia material, lo que lleva al desarrollo de aceros y compuestos aún más ligeros, más fuertes y más resistentes a la temperatura. Los rodamientos híbridos con componentes cerámicos mejorados se volverán más comunes, empujando los límites de la velocidad y la eficiencia al tiempo que reducen la fricción y el calor.
Precisión y rendimiento mejorados: La precisión de fabricación sin duda alcanzará nuevas alturas, lo que permitirá rodamientos con tolerancias aún más ajustadas y acabados superficiales mejorados. Esto permitirá mayores velocidades de rotación, mayores densidades de carga dentro de diseños más compactos y vida operativa extendida.
Tecnología de rodamiento inteligente: La integración de las características "inteligentes", como los sensores integrados para el monitoreo en tiempo real de la temperatura, la vibración y el estado de lubricación, será cada vez más frecuente. Este salto tecnológico habilitará altamente preciso mantenimiento predictivo , permitiendo a los operadores anticipar y abordar posibles problemas antes de conducir a fallas costosas, optimizando así el tiempo de actividad y extendiendo la vida útil de los rodamientos y la maquinaria que admiten.

A medida que las industrias continúan empujando los límites de la velocidad, la precisión y la eficiencia, los rodamientos de bolas de contacto angular seguirán siendo una tecnología actualizada, evolucionando constantemente para enfrentar la próxima generación de desafíos de ingeniería.

Menú Web

Búsqueda de Producto

Idioma

Salir del menú
